GRC材料的強(qiáng)度怎么樣？GRC板材的強(qiáng)度如何？

      為什么要選擇GRC作為裝飾材料，GRC材料是一種新型裝飾質(zhì)料，根據(jù)GRC材料的厚度和不同的表面處理方法，可以達(dá)到良好的隔音和吸聲效果。而且具有防水性能、綠色環(huán)保性能及可塑性強(qiáng)等長處，更具有非常精彩的抗打擊、聲光性能，其造型的隨意性更得到修建大家的追從。那么，GRC材料的板材強(qiáng)度怎么樣？接下來，就一起來詳細(xì)地了解一下吧。

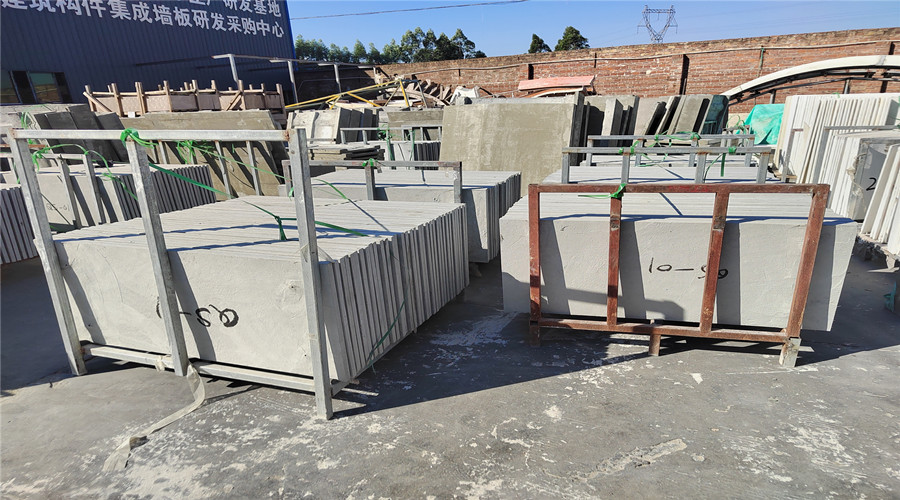

　　 一、GRC材料的板材強(qiáng)度怎么樣？

　　 使用GRC材料來做高壓開關(guān)的戶外房，強(qiáng)度是沒有問題的，因?yàn)榕c混凝土相比，GRC的力學(xué)性能優(yōu)勢(shì)就主要在于具有很高的抗折強(qiáng)度、抗拉強(qiáng)度抗沖擊強(qiáng)度，抗壓強(qiáng)度也不會(huì)低于普通混凝土的強(qiáng)度。GRC材料的抗折強(qiáng)度可以達(dá)到18Mpa以上，高性能的產(chǎn)品甚至能達(dá)到25Mpa，抗壓強(qiáng)度標(biāo)準(zhǔn)是40Mpa，不過一般都會(huì)大于50Mpa的。抗沖擊性能也是沒有問題的。

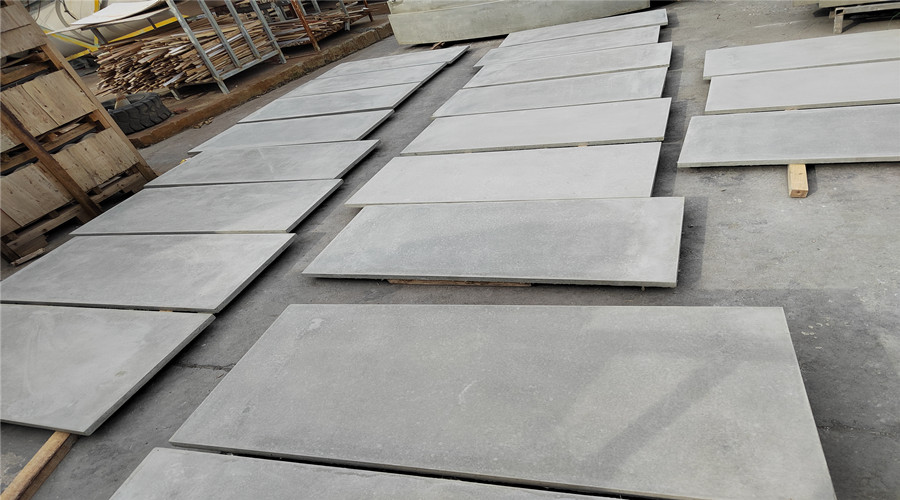

　　 二、GRC材料強(qiáng)度設(shè)計(jì)與計(jì)算具體如下：

　　 GRC材料中水泥為快硬硫鋁酸鹽水泥，屬于特性水泥中快硬高強(qiáng)水泥系列中的成分一種，它以無水硫鋁酸鈣(3Ca.3Al2O3.CaSO4簡寫為C4A3S)和硅酸二鈣為主要成分的熟料加入適量石膏磨細(xì)制成的早強(qiáng)水硬性膠凝材料，稱為硫鋁酸鹽快硬水泥。

　　 性能為：比表面>380m2/Kg初凝〈25min、終凝〈3h，強(qiáng)度為425、525、625。GRC制品的強(qiáng)度除取決于水泥強(qiáng)度外，還取決于單件表面尺寸及填料比。質(zhì)量均勻的玻璃纖維強(qiáng)度高于鋼材的強(qiáng)度，具有高纖維含量的GRC，強(qiáng)度就高，一個(gè)含有5%玻璃纖維的GRC，它的抗壓強(qiáng)度是6000-8000斤。

　　 GRC材料最小壁厚不宜小于8mm；頂面的寬度大于300mm時(shí)，最小壁厚不宜小于30 mm，GRC構(gòu)件的預(yù)留連接件一般采用預(yù)留鋼筋或預(yù)留錨板兩種方式。

　　 GRC材料轉(zhuǎn)角、邊口處應(yīng)設(shè)置不低于4的通長連續(xù)刻痕鋼絲加強(qiáng)；幾何尺寸大于400mm的GRC構(gòu)件應(yīng)配置鋼筋網(wǎng)，其鋼筋直徑不小于6、間距不大于400mm；GRC構(gòu)件幾何尺寸不宜超過1000mm，當(dāng)超過1000mm時(shí)，鋼筋的直徑和間距由結(jié)構(gòu)設(shè)計(jì)確定。

　　 當(dāng)GRC材料較小時(shí)(最大尺寸小于600mm，且自重小于25kg)，可直接將構(gòu)件配筋外露，外露長度應(yīng)大于10d且滿足焊接要求；當(dāng)GRC構(gòu)件較大時(shí)(最大幾何尺寸大于等于600 mm，或自重大于等于25kg)，應(yīng)預(yù)留錨板，錨板應(yīng)采用強(qiáng)度不低于Q235級(jí)鋼。

       在GRC行業(yè)已經(jīng)有很多成功的案例，建議大家找有實(shí)力的廠家。因?yàn)楝F(xiàn)在的GRC行業(yè)，小廠家很多其材料較差、工藝落后，因此雖然價(jià)格低廉，但是產(chǎn)品質(zhì)量基本達(dá)不到標(biāo)準(zhǔn)。廣東飾紀(jì)上品GRC材料生產(chǎn)廠家，2萬平廠房，集材料研發(fā)、產(chǎn)品開發(fā)、設(shè)計(jì)、生產(chǎn)、模具開發(fā)、生產(chǎn)線開發(fā)、銷售等綜合性企業(yè)。生產(chǎn)的GRC線條、GRC構(gòu)件，表面光潔，花紋清晰，立體感強(qiáng)。長年承接GRC工程裝修，歡迎有需要的客戶來電咨詢。

本文出自廣東飾紀(jì)上品建材科技有限公司，轉(zhuǎn)載請(qǐng)注明出處！

更多關(guān)于GRG、GRC相關(guān)資訊，請(qǐng)咨詢：http://www.wxtuike.cc/，24小時(shí)熱線電話：199-0283-4161！
